Барометр

Барометр - прилад для вимірювання атмосферного тиску. У гігієнічних дослідженнях найбільш поширені металеві барометри - анероїди і рідинні - ртутні.

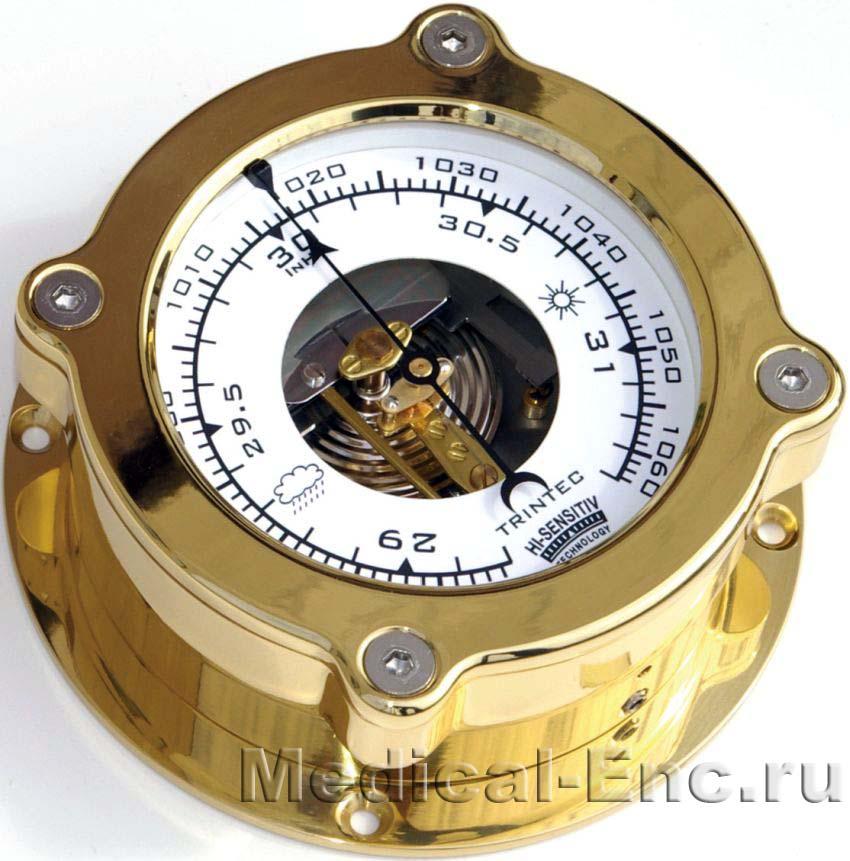

барометр анероїдВ барометрі-анероиде коливання атмосферного тиску сприймаються круглою металевою коробкою з хвилястими стінками (анероидная коробка), з якої видалено повітря (рис.). Еластичні стінки коробки при підвищенні тиску прогинаються, при зменшенні випинаються. Системою передач стінки коробки пов'язані зі стрілкою приладу. Остання вказує на шкалі приладу, градуйованою в міліметрах ртутного стовпа, величину атмосферного тиску. Ртутний барометр являє собою U-образно зігнуту скляну трубку, в якій знаходиться ртуть; атмосферний тиск визначають по різниці рівнів ртуті в довгому і короткому відрізках трубки.
Для постійного спостереження за змінами атмосферного тиску застосовують самозаписывающие прилади - барографы. Коливання атмосферного тиску реєструються на стрічці, розміщеній на обертовому барабані.
Вимірюється атмосферний тиск зазвичай у міліметрах ртутного стовпа (мм рт. ст.) і вмиллибарах (мбар). 1 мбар = 0,75 мм рт. ст., 1 мм рт. ст. = 1,33 мбар.

Барометр (від грец. baros - тягар і metreo - вимірюю) - прилад для вимірювання атмосферного тиску. У метеорологічної та гігієнічній практиці найбільше поширення одержали ртутні Б. Існують три системи ртутних Б. (рис. 1): чашкові (1), сифонні (2) і сифонно-чашкові (3).
В даний час застосовують тільки чашкові і сифонно-чашкові барометри. У стаціонарних чашкових Б. з компенсованою шкалою атмосферний тиск прямо визначають по положенню ртутив скляній трубці (за шкалою, нанесеною на металевій оправі Б.). В експедиційних чашкових Б. перед спостереженням попередньо спеціальним гвинтом (внизу приладу) встановлюють рівень ртуті в чашечці на нульовій точці. У сифонно-чашкових барометрах величина атмосферного тиску вимірюється по різниці висот ртутного стовпа в довгому (запаяному) і короткому (відкритому) колінах. Б. дозволяє виробляти відліки з точністю до 0,05ммрт. ст. За допомогою гвинта, на який спирається шкіряне дно чашки Б., рівень ртуті в короткому (відкритому) коліні призводять до нульової точки, а потім відраховують показання барометра. Для визначення десятих часток міліметра ртутного стовпа (у гігієнічній практиці це трапляється порівняно рідко) служить рухома металева шкала-ноніус. Знайдені числові вирази атмосферного тиску необхідно за допомогою обчислень за спеціальною таблицею призвести до 0°. Температурні поправки до висвітлення Б. можуть бути досить істотними. Б. встановлюють далеко від джерел теплового випромінювання (печі, нагрівальні прилади, сонце), а також від дверей і вікон.
Досить зручний для спостереження, особливо в експедиційних умовах, металевий барометр-анероїд (рис. 2). Він менш точний, ніж ртутний барометр, за яким його зазвичай вивіряють. Металева трубка Бурдона, вигнута у вигляді підкови, або частіше металева подушечка з гофрованими стінками, з якої видалено повітря, змінює свій об'єм і деформується при зміні тиску. Ця деформація передається за допомогою системи важелів стрілкою, яка вказує на шкалі величину атмосферного тиску.
В даний час атмосферний тиск більше прийнято виражати в міжнародних одиницях - вмиллибарах (мб). 1 мб дорівнює 0,75006 мм рт. ст., а 1 мм рт. ст. відповідає 1,3332 мб. Для перекладу міліметрів ртутного стовпа в миллибары існують спеціальні таблиці.
Барограф - самопишущий барометр для безперервного запису атмосферного тиску. У гігієнічній практиці застосовують тільки анероидные барографы (рис. 3). Принцип їх дії заснований на деформації під впливом зміни атмосферного тиску пакету з 5-7 з'єднаних разом анероїдних коробок; ця деформація передається системою важелів перу самописця. При збільшенні атмосферно -; го тиску анероидные коробки стискаються і важіль з пером піднімається догори; при зменшенні тиску коробки під дією поміщеної усередині них пружини розширюються і перо креслить лінію донизу. Запис тиску викреслюється пером приладу на спеціальній градуйованою в міліметрах ртутного стовпа або вмиллибарах паперовій стрічці, надягнутої на обертовий барабан барографа. Існують барографы з добовим і тижневим заводом. Для усунення температурних впливів на свідчення барографа в них вставляють біметалічні конденсатори. Барографы встановлюють подалі від нагрівальних приладів та захищають від прямого впливу сонячних променів.

Рис. 1. Системи ртутних барометрів. Н - висота стовпа ртуті, що відповідає атмосферному тиску.
Рис. 2. Механізм барометра-анероїда (схема): 1 - анероидная коробка; 2 - пружина; 3 - стрижень; 4 - колінчастий важіль; о - вісь стрілки; 6-стрілка; 7 - шарнірна ланцюжок; 8 - спіральна пружина; 9 - шкала.
Рис. 3. Механізм барографа (схема): 1 - важіль самописця; 2 - стовпчик анероїдних коробок; 3-5 - система тяг і важелів.
