Мікротом

Мікротом - пристрій для виготовлення тонких гістологічних зрізів тканин тварин і рослин. Мікротом складається з рухомого столика, в якому закріплений об'єкт, і микротомного ножа. У деяких микротомах столик з об'єктом щоразу піднімається на задану висоту, рівну товщині зрізу, а ніж рухається в горизонтальній площині, розсікаючи тканина. Іноді ніж укріплений нерухомо, а переміщається по вертикалі столик з об'єктом, кожен раз надвигаясь на лезо ножа.

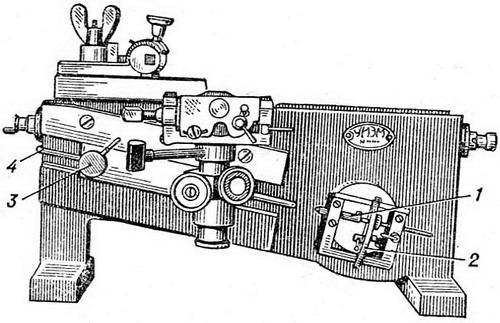

Рис. 1. Санний мікротом: 1 - мікрометричний гвинт; 2 - перекидний механізм подачі; 3 - гвинт, фіксуючий стрижень підстави объектодержателя; 4 - стрижень підстави объектодержателя.

Санні микротомы (рис. 1) використовують для отримання зрізів тканин, попередньо ув'язнених у парафін або целлоидин. Основні частини санного микротома: станина, механізм микроподачи, механізм підйому, об'єктні санчата з затиском для тканини, супорт з ножедержателем. Для отримання зрізів нефіксованої тканини, а також у випадках, коли необхідно вивчити об'єкт у короткий проміжок часу, використовують заморожують микротомы (рис.2), забезпечені замораживающим столиком, на якому зміцнюється досліджуваний об'єкт. Столик гнучким шлангом з'єднаний з металевим балоном, в якому знаходиться рідка вуглекислота. Для заморожування тканинних блоків застосовують також термоелектричний охолоджуючий столик (ТОС-1) з селеновим випрямлячем: електричний прилад, корпус якого має робочу охолоджуючу поверхню і штуцери для підведення води і електричного струму.

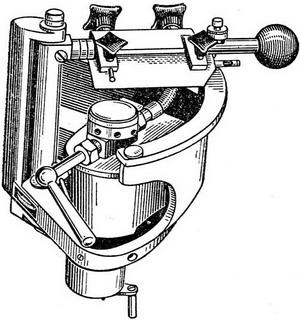

Рис. 2. Заморожувальна мікротом.

Мікротом слід утримувати в чистоті і регулярно змащувати тертьові поверхні (направляючі станини, різьбова частина микровинта, направляюча і тертьові поверхні механізму підйому) вазеліновим маслом. Для приготування надтонких зрізів, придатних для дослідження під електронним мікроскопом, застосовують ультрамикротомы.
Найбільшого поширення останнім часом набули ультрамикротомы, що складаються із сталевого стрижня, на одному кінці якого укріплений об'єкт, затиснутий у тримачі, а інший пов'язаний з основою приладу стрічкової пружиною. Стрижень вільно переміщається вгору і вниз, що здійснюється за допомогою електромотора, вал якого пов'язаний зі стрижнем. При опусканні стрижня об'єкт проходить повз ножа (скляного, алмазного) і зріз виявляється на поверхні рідини ванночки, прикріпленою до ножа. Точність повернення ножа у вихідне положення дорівнює ±10 Å.
См. також Гістологічна техніка.

Мікротом (від грец. mikros - малий і tome - розрізання, відсікання) - прилад для виготовлення гістологічних зрізів. Серед існуючих моделей мікротомів найбільш поширені санні, радіальні і ротаційні (рис. 1-4). Основними частинами микротома є: масивна станина (корпус), подаючий механізм з мікрометричним гвинтом, тримач об'єкта (або столик) і утримувач микротомного ножа.
У санних микротомах (рис. 3 і 4) у верхній частині станини розташовані шліфовані площині, по яких ковзає масивний рухливий супорт. В супорті закріплений тримач ножа, забезпечений пристроєм, що дозволяє встановити ніж або поперечно до напрямку його руху (для заморожених і парафінових зрізів), або косо (для целлоидиновых зрізів), а також змінювати кут нахилу ножа. При відведенні ножа назад до відмови включається напівавтоматичний подаючий механізм, що піднімає власник об'єкта (столик) на задану кількість мікронів.
Власник об'єкта забезпечується гвинтами, що дозволяють закріпити блок у потрібному положенні по відношенню до площини руху ножа. Мікрометричний гвинт подаючого механізму в більшості сучасних моделей встановлюється у похилій площині, але випускаються і моделі з вертикальним розташуванням гвинта.
Рідше в санних микротомах ніж встановлюється нерухомо, а з шліфованим площинах пересувається об'єкт з держателем.
У радіальних микротомах (рис. 1) тримач ножа закріплений у одного з його кінців і регулюванню піддається лише кут нахилу ножа. Подаючий механізм з вертикальною установкою мікрометричного гвинта включається, як і в санних микротомах, при відведенні ручки від себе. М. цих двох типів зазвичай мають пристрій, що дозволяє замінювати власник об'єкта для залитих у парафін або целлоидин шматочків спеціальним столиком для отримання заморожених рідким вуглекислим газом зрізів. Радіальні М. не завжди дозволяють отримати досить тонкі зрізи з залитого в парафін і особливо в целлоидин матеріалу. Частіше ці микротомы застосовують для отримання заморожених зрізів; нерідко їх називають «замораживающими микротомами».
Ротаційний мікротом (рис. 2) має нерухомий ніж, горизонтально закріплений лезом вгору. Власник об'єкта пересувається вгору і вниз шляхом обертання колеса рукою або двигуном. Спеціальний механізм висуває власник об'єкта при кожному його підняття на задану кількість мікронів. Зрізи один за іншим сповзають з ножа на спеціальну стрічку, що рухається синхронно з держателем. Цей тип М. особливо зручний для отримання серійних зрізів з залитого в парафін матеріалу.
Названі типи М. дозволяють отримувати зрізи не тонше 1 мк (зазвичай 5-15 мк). Для отримання більш тонких зрізів, наприклад для роботи з електронним мікроскопом, служать ультратомы і ультрамикротомы (див.).
См. також Гістологічна техніка.
