Ультрафіолетові опромінювачі

  • Бактерицидна і еритемна увиолевая лампа
  • Ультрафіолетові опромінювачі - апарати для штучного отримання ультрафіолетової радіації, що використовуються в профілактичних і лікувальних цілях. У складі ультрафіолетових опромінювачів є джерело ультрафіолетового випромінювання, в якості якого використовуються ртутно-кварцові, эритемные або бактерицидні увиолевые лампи.


    Рис. 1. Опромінювач на штативі.

    Ртутно-кварцова лампа (ПРК - пряма ртутно-кварцова) люмінесцентна є джерелом ультрафіолетового випромінювання з довжинами хвиль від 180 до 400 нм. Складається з кварцової трубки, заповненій аргоном і містить невелику кількість ртуті. Ультрафіолетове випромінювання виникає в результаті електричного розряду в парах ртуті всередині кварцової трубки, прозорою для ультрафіолетових променів. В обидва кінці трубки упаяні електроди. У ланцюг лампи включені: конденсатор, з'єднаний з пружинної кнопкою (для полегшення запалювання), дросель і підвищувальний трансформатор (при напрузі струму у мережі 127 В). Робочий режим горіння лампи з випромінюванням повного спектру ультрафіолетових променів встановлюється через 5-10 хв. після включення в мережу.
    По потужності розрізняють ПРК-4 (250 Вт), ПРК-2 (350 Вт), ПРК-7 (1000 Вт). Лампи ПРК-2 і ПРК 7 запалюються тільки при напрузі струму в мережі 220 В.
    Опромінювач ртутно-кварцовий на штативі (мал. 1) призначений для місцевого та загального опромінення; складається з лампи ПРК-2 (рис. 1, 1), встановленої в горизонтальному положенні в металевому рефлекторі (рис. 1,2), який переміщається уздовж нікельованої штанги (рис. 1, 3). На кришці кожуха (мал. 1, 4) розташоване электропитающее пристрій: вимикач, штепсельна розетка для з'єднання з ланцюгом живильного пристрою лампи, пускова кнопка.

    опромінювач настільний

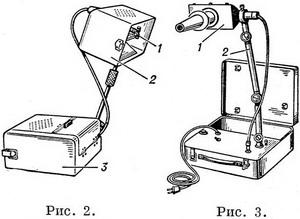

    Рис. 2. Опромінювач настільний. Рис. 3. Опромінювач короткохвильового ультрафіолетового опромінення ОКУФ-3.
    ртутно-кварцовий опромінювач

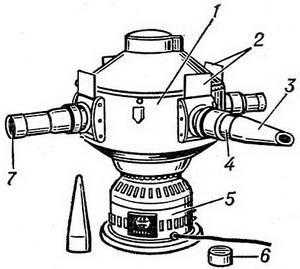

    Рис. 4. Ртутно-кварцовий опромінювач для носоглотки.
    маяковий опромінювач

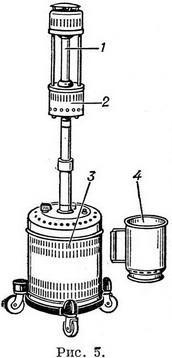

    Рис. 5. Ртутно-кварцовий маяковий опромінювач (великий).

    Опромінювач ртутно-кварцовий настільний переносний (рис. 2) призначений для місцевого ультрафіолетового опромінення; складається з лампи ПРК-4 (рис. 2, 1) у рефлекторі (рис. 2, 2), змонтований у валізі або металевому корпусі (рис. 2, 3). На підставі опромінювача розміщені электропитающее пристрій, панель управління.
    Опромінювач ртуті про-кварцовий для носоглотки використовується для опромінення слизових оболонок порожнини рота, носа, а також в області зовнішнього слухового проходу одночасно у 4 хворих. Цей опромінювач використовується також для місцевих опромінень шкіри. Складається з циліндричного корпусу (рис. 4,1), в центрі якого вертикально розташована лампа ПРК-4 з чотирма тубуса (рис. 4, 4). На тубуси надіваються змінні наконечники (рис. 4, 3). Невикористані тубуси закриваються ковпачками (рис. 4, 6). Для контролю правильності місця опромінення носоглотки кожен тубус забезпечений дзеркалом (рис. 4, 2). На підставі опромінювача (рис. 4, 5) розташована живильна частина. Лампа включається в штепсельну розетку освітлювальної мережі.
    Опромінювач короткохвильового ультрафіолетового випромінювання (ОКУФ; стару назву КУФ-лампа, або ЛКУФ) ртутно-кварцовий застосовується для проведення місцевих і порожнинних опромінень. Складається з лампи ПРК-4 і кожуха рефлектора (рис. 3,1) на штативі (мал. 3, 2). Для роботи лампи використовується електричний струм ультрависокої частоти, генератор якого змонтований у валізі опромінювача.
    Опромінювач ртутно-кварцовий маяковий (рис. 5) призначений для профілактичного і лікувального загального групового опромінення дорослих і дітей. В головній частині (рис. 5, 2) опромінювача маякового великого - лампа ПРК-7 (рис. 5, 1) і в облучателе маяковому малому лампа ПРК-2 укріплені вертикально на розсувних вертикальних штативах, що дозволяє змінювати висоту ламп над підлогою. Электропитающее пристрій знаходиться під кожухом на підставі опромінювача (рис. 5, 3). Лампа закрита захисним ковпаком (рис. 5, 4), який знімають під час опромінення. Опромінювач включається в мережу через рубильник допомогою трижильного дроти, один кінець якого слугує для заземлення.
