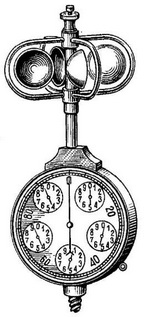

 Рис. 4. Чашковий анемометр. |
Швидкість руху повітря в умовах відкритої атмосфери визначають за допомогою анемометрів. Існують крильчасті і чашкові анемометри (рис. 4). Сприймає частиною крильчатого анемометра є алюмінієва крильчатка, огороджена металевим кільцем. Під впливом вітру крила обертаються навколо осі. Обертання передається зубчаткой на рахунковий пристрій зі стрілкою. Велика стрілка рухається по циферблату, який має 100 поділок, і відраховує метри; маленькі стрілки рухаються по циферблатам, що має 10 поділок, і показують сотні і тисячі метра. При проведенні спостереження необхідно поставити прилад так, щоб напрямок вітру було перпендикулярно площині обертання коліщатка, і записати показання лічильника. Після цього з допомогою важеля включають лічильник анемометра і одночасно секундомір. Через 5 хв лічильник вимикають і записують нові свідчення. Розділивши різницю в показаннях на кількість секунд спостереження, визначають швидкість руху повітря.
Приклад. На початку вимірювання стрілки показували 1350, а по закінченні - 1500. Вимірювання тривало 300 с. Швидкість руху повітря (1500-1350) : 300=0,50 м/с.
До кожного приладу додається паспорт із зазначенням поправок, які треба вносити у показання приладу.
Чашковий анемометр має аналогічне пристрій, але сприймає частина його складається з 4 порожнистих півкуль, укріплених на осі приладу. Нижній кінець осі з'єднаний зі стрілкою на циферблаті. Відлік показань ведеться так само, як і на крыльчатом анемометре.
 Рис. 5. Катетермометры. |
Для визначення швидкості руху повітря в приміщеннях використовують катетермометр (рис. 5). Катетермометр має циліндричний резервуар з площею поверхні 26,6 см2. Шкала його розділена на градуси від 35 до 38. Якщо нагріти катетермометр до температури вище температури повітря, то при охолодженні він втрачає деяку кількість тепла за рахунок різниці температури і руху повітря. При охолодженні з 38 до 35° він втрачає з 1 см2 поверхні резервуара строго певну кількість тепла (виражається у милликалориях). Ця величина називається фактором катетермометра (F) і позначається на кожному приладі.
Для визначення охолоджуючої здатності повітря (H) катетермометр нагрівають у гарячій воді (80°) до тих пір, поки спирт не заповнить половину верхнього розширення капіляра. Потім катетермометр насухо витирають, вішають на штатив в приміщенні, де ведуть визначення. Після цього з допомогою секундоміра засікають час падіння стовпчика спирту від 33 до 35°. Досвід повторюють 2-3 рази і обчислюють середнє значення.
Величину охолодження визначають за формулою:
де Н - величина охолодження; F - фактор катетермометра (позначений на тильній стороні кожного катетермометра); Т - час в секундах, за який стовпчик спирту опустився з 38 до 35°.
Знаючи величину охолодження і температуру повітря в приміщеннях, з допомогою формули можна визначити швидкість руху повітря. Якщо швидкість руху повітря менше 1 м/с (при H/Q менше 0,60), то використовують формулу:
Якщо швидкість руху повітря більш ніж 1 м/с (при H/Q понад 0,60), то застосовують формулу:
де σ - швидкість руху повітря; H - величина охолодження; Q - різниця між середньою температурою приладу (36,5°) і температурою повітря (36,5°-t); 0,20, 0,40, 0,13 і 0,47 - емпіричні коефіцієнти.
