Рентгенологічне дослідження черепа пов'язано з великими труднощами, так як череп являє тривимірне освіта і тому на знімку буває кілька нашарувань, які іноді дуже важко ідентифікувати. Знімки виконуються оглядові і прицільні в прямій і бічній проекціях (рис. 65, 66).

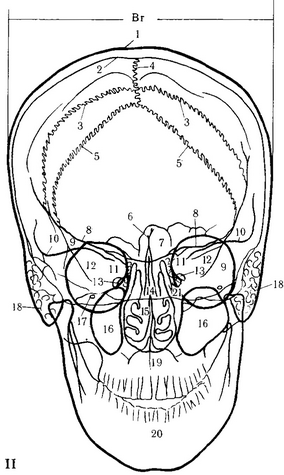

65. Передня оглядова рентгенограма черепа (по Л. Д. Линденбратену).
1 - зовнішня пластинка; 2 - внутрішня пластинка; 3 - вінцевий шов; 4 - сагітальний шов; 5-ламбдовідного шов; б - лобовий гребінь; 7 - лобові пазухи; 8 - верхні краї малих крил; 9 - скроневий край великого крила клиноподібної кістки; 10 - верхні краї пірамід скроневих кісток; 11 - верхівки пірамід; 12 - орбіти; 13 - отвір каналу зорового нерва; 14 - носова перегородка; 15 - носові ходи; 16 - верхньощелепні пазухи; 17 - подглазнічное отвір; 18 - соскоподібний відросток; 19 - верхня щелепа; 20 - нижня щелепа; 21 - клітини гратчастого лабіринту.
66. Бічна оглядова рентгенограма черепа (по Л. Д. Линденбратену).
1 - вінцевий шов: 2 - гілки середньої менингеальной артерії, 3 - ламбдовідного шов; 4 - лобова пазуха; 5 - дно бічних відділів передньої черепної ямки; 6 - основна пластинка; 7 - дно середнього відділу передньої черепної ямки; 8 - турецьке сідло; 9 - вилична кістка; 10 - клітини гратчастого лабіринту; 11 - верхньощелепні пазухи; 12 - дно бічних відділів середньої черепної ямки; 13 - піраміди скроневих кісток; 14 - кут нижньої щелепи; 15 - мищелковий відросток нижньої щелепи; 16 - вінцевий відросток нижньої щелепи; 17 - зуб II хребця; 18 - отвір зовнішнього слухового проходу; 19 - клітин соскоподібного відростка.
Вивчення мозкового черепа проводиться на знімках в передній і бічній проекціях. Спочатку визначають форму і величину зводу, проводять диференціацію лобової, потиличної, тім'яних, скроневих і клиновидної кісток. Вивчають стан скроневого, сагітального, ламбдовідного, лускатій-клиновидного, лобово-клиновидного і тім'яно-клиновидного швів. При оцінці їх треба враховувати вік. У дітей до 1 року шви відсутні, відзначаються широкі зони сполучної тканини, що не дають тіні; до 5 років є лобовий (метопіческій) шов лобової кістки. У більш пізньому віці виявляються шви, в яких з віком поступово зменшується прошарок сполучної тканини. Шви черепа зникають після 35-40 років. Товщина склепіння черепа 5 - 9 мм, внутрішньої і зовнішньої пластинки - 1 мм; на внутрішній пластинці зустрічаються нерівності за рахунок пальцевих вдавлень, ямок грануляції, венозних синусів і артерій.
Губчата речовина має дрібнопористу структуру, прерывающуюся світлими смугами венозних судин.
У дорослих в лобової і клиноподібної кістках видно повітроносні пазухи, а в скроневій - осередки.
На знімках в бічній проекції вивчаються передня, середня і задня черепні ямки. Підстава передньої черепної ямки злегка вогнуто і місцями продырявлено, так як утворено решітчастою пластинкою. Потім воно переходить в рівну горизонтальну лінію, утворену малими крилами клиноподібної кістки. Очноямкову поверхні лобової кістки мають злегка хвилеподібну, випуклу лінію.
В середній черепній ямці розташовується турецьке сідло, яке завжди добре контурируется. Під ним лежить воздухоносная клиноподібна пазуха. Задня ямка обмежена ззаду і знизу лускою, а спереду - базилярній частиною потиличної кістки.
