Психрометр Августа складається з двох ртутних термометрів, укріплених на штативі чи розташованих у загальному футлярі. Кулька одного термометра обгорнутий тонкою батистових тканиною, опущеною в склянку з дистильованою водою.
При користуванні психрометром Августа обчислення абсолютної вологості проводять за формулою Реньє:
A = f-a(t-t1)H,
де А - абсолютна вологість; f - максимальна напруга водяної пари при температурі вологого термометра (див. табл. 2); а - психрометрический коефіцієнт, t - температура сухого термометра; t1 - температура вологого термометра; Н - барометричний тиск у момент визначення.
Якщо повітря абсолютно нерухомий, то а=0,00128. При наявності слабкого руху повітря (0,4 м/с) а = 0,00110. Максимальну і відносну вологість розраховують, як зазначено на стор 34.
| Температура повітря (°С) | Напруга водяних парів (мм рт. ст.) | Температура повітря (°С) | Напруга водяних парів (мм рт. ст.) | Температура повітря (°С) | Напруга водяних парів (мм рт. ст.) |
| -20 - 15 -10 -5 -3 -4 0 +1 +2,0 +4,0 +6,0 +8,0 +10,0 +11,0 +12,0 |
0,94 1.44 2.15 3.16 3,67 4,256 4,579 4,926 5,294 6,101 7,103 8.045 9,209 9,844 10,518 |
+13,0 +14,0 +15,0 +16,0 +17,0 +18,0 +19,0 +20,0 +21,0 +22,0 +24,0 +25,0 +27,0 +30,0 +32,0 |
11,231 11,987 12,788 13,634 14,530 15,477 16.477 17,735 18,650 19,827 22,377 23,756 26,739 31,842 35,663 |
+35,0 +37,0 +40,0 +45,0 +55,0 +70,0 +100,0 |
42,175 47,067 55,324 71,88 118,04 233,7 760,0 |
аспіраційного психрометра (у відсотках)
Таблиця 4. Визначення відносної вологості повітря за показами сухого і вологого термометрів в психрометре Серпня при звичайних умовах спокійного і рівномірного руху повітря в кімнаті зі швидкістю 0,2 м/с
Для визначення відносної вологості існують спеціальні таблиці (табл. 3, 4). Більш точні свідчення дає психрометр Ассмана (рис. 3). Він складається з двох термометрів, укладених в металеві трубки, через які рівномірно просасывается повітря з допомогою заводної вентилятора, що знаходиться у верхній частині приладу. Ртутний резервуар одного з термометрів обгорнутий шматочком батіста, який перед кожним визначенням змочується дистильованою водою за допомогою спеціальної піпетки. Після того як омочили термометр, заводять ключем вентилятор і вішають прилад на штатив. Через 4-5 хв записують показання сухого і вологого термометрів. Так як з поверхні ртутного кульки, змоченого термометра, відбувається випаровування вологи і поглинання тепла, то він буде показувати більш низьку температуру. Обчислення абсолютної вологості проводять за формулою Шпрунга:
де А - абсолютна вологість; f - максимальна напруга водяної пари при температурі вологого термометра; 0,5 - постійний психрометрический коефіцієнт (поправка на швидкість руху повітря); t - температура сухого термометра; t1 - температура вологого термометра; Н - барометричний тиск; 755 - середній барометричний тиск (визначають за табл. 2).
Максимальну вологість (F) визначають за допомогою табл. 2 по температурі сухого термометра.
Відносну вологість (R) розраховують за формулою:
де R - відносна вологість; А - абсолютна вологість; F - максимальна вологість при температурі сухого термометра.
Для визначення коливань відносної вологості в часі користуються приладом гигрографом. Прилад влаштований аналогічно термографу, але сприймає частиною гигрографа є знежирений пучок волосся.
 |

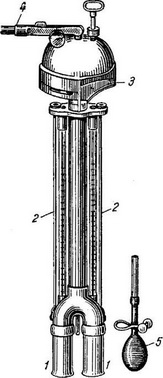

Рис. 3. Аспіраційний психрометр Ассмана: 1 - металеві трубки; 2 - ртутні термометри; 3 - отвори для виходу просасываемого повітря; 4 - затиск для підвішування психрометра; 5 - піпетка для змочування вологого термометра. |
