Рентгенівський кабінет

В залежності від характеру робіт, вироблених в рентгенівському кабінеті, і типів встановлених у них рентгенівських апаратів розрізняють рентгенодіагностичні, флюорографічні і рентгенотерапевтіческімі рентгенівські кабінети. Кілька рентгенівських кабінетів різного цільового призначення (рентгеноскопія, рентгенографія, томографія, ангіографія та інші види діагностичних досліджень) або кілька рентгенівських кабінетів, призначених для різного роду рентгенотерапевтических процедур, а також різні інші поєднання рентгенівських кабінетів, що функціонують в одному лікувальному закладі, складають рентгенівське (рентгенологічне) відділення. На рис. 4, 5 і 6 представлені плани найбільш поширених типів рентгенівських кабінетів.

план рентгенодіагностичного кабінету
Рис. 4. План рентгенодіагностичного кабінету з фотолабораторією: I - процедурна; II - кімната управління; III - фотолабораторія. 1 - рентгенодіагностичний апарат; 2 - штатив для знімків; 3 - стіл для знімків і горизонтальної томографії; 4 - стійка для знімків і вертикальної томографії; 5 - трансформатор високої напруги; 6 - захисна ширма лікаря; 7 - стіл лікаря; 8 - кабіни для роздягання; 9 - кушетка; 10 - пульт керування; 11 - оглядове вікно; 12 - стіл лікаря; 13 - шафа; 14 - тамбур; 1S - сухий стіл; 16 - танки для обробки рентгенограм; 17 - бак для промивання знімків; 18 - стіл для обробки знімків в кюветах; 19 - сушильна шафа; 20 - санвузол; 21 - умивальник.
план рентгенотерапевтіческімі кабінету
Рис. 5. План рентгенотерапевтіческімі кабінету: I - кімната управління; II - процедурна. 1 - ліжко для хворого; 2 - рентгенотерапевтический апарат; 3 - захисна двері; 4 - оглядове вікно; 5 - пульт керування; 6 - стіл лікаря.

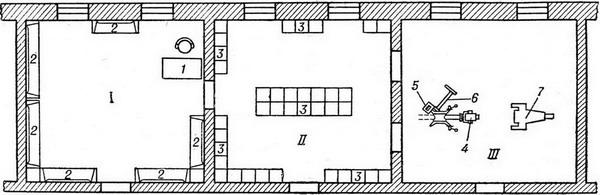

план флюорографічного кабінету
Рис. 6. План флюорографічного кабінету: 1 - ожидальня і реєстратура; II-раздевальня; III - процедурна. 1 - стіл реєстратора; 2 - лавка; 3 - місця для роздягання; 4 - рентгенівський апарат; 5 - пульт керування; 6 - захисна ширма; 7 - флюорограф.

«Правила улаштування та експлуатації» передбачають певні обов'язкові вимоги до приміщень рентгенівських кабінетів, включаючи норми площ самих приміщень в залежності від їх призначення (таблиця), ширину і висоту окремих приміщень, ширину і висоту дверей, що ведуть в окремі приміщення, способи їх збирання, а також вимоги до вентиляції, опаленню, освітленню та сигналізації в рентгенівських кабінетах, техніці електричної безпеки і протипроменевий захисту.
Норми площі приміщень рентгенівських кабінетів (в м3)

Найменування приміщень Тип кабінету
рентгено-діагностичний рентгено-терапевтичний
Процедурна для терапії:
при нерухомому опроміненні
при рухомому опроміненні
з діагностичним апаратом для центрування
Процедурна діагностичного кабінету:
при наявності загального штатива для знімків і просвічування
при наявності 2 штативів
при наявності 3-4 штативів
при наявності двох апаратів
Процедурна флюорографічного кабінету
Раздевальня флюорографічного кабінету
Реєстратура і ожидальня флюорографічного кабінету
Процедурна для зубних знімків
Процедурна для близькофокусної терапії з апаратом до 100 кв
Кімната управління терапевтичним (або діагностичним) апаратом
Кабінет лікаря
Кабіни для роздягання
Кабіни з кушеткою
Ожидальня рентгенівського кабінету

-
-
-


24-34*
36-42*
50
50
20
30

40
6

-

10
10
1,2
2,5

24
30
40


-
-
-
-
-
-

-
-

18-24*

10
10
-
-
За общебольничным нормам
* Великі норми - для знову споруджуваних кабінетів

При організації фотолабораторії, а також архіву для зберігання рентгенограм необхідно також керуватися «Правилами влаштування та експлуатації рентгенівських кабінетів, приділяючи особливу увагу заходам протипожежної безпеки.
Крім наведених норм площ, приміщень рентгенівських кабінетів пред'являються такі додаткові вимоги. Висота процедурної повинна бути не менше 3 м, а ширина не менше 4 м (за винятком процедурної для знімків зубів). У площа процедурної не входять: кабіни для роздягання хворих, площа кабіни з кушеткою для огляду хворих, а також площа санвузла в кабінетах для дослідження шлунково-кишкового тракту. Ці спеціалізовані кабінети або кабінети, пристосовані для шлунково-кишкових досліджень, повинні мати окремий санвузол, суміжний з приміщенням процедурної. Двері рентгенівських кабінетів повинні мати ширину не менше 0,9 м при висоті не менше 2 м. Підлоги повинні бути дерев'яними по бетонній основі або покриті лінолеумом.
