Актинометры - прилади для вимірювання інтенсивності променистої енергії. Більшість актинометров засноване на принципі вимірювання теплового ефекту при перетворення променистої енергії в теплову. Величину променистої енергії виражають у малих калорій, що поглинаються через 1 хвилину поверхнею в 1 см2 (кал/см2·хв), розташованої перпендикулярно до напрямку променів.
Інтенсивність сонячної радіації до проникнення її в земну атмосферу називають сонячною постійною. Доходить до земної поверхні частина променистої енергії сонця (пряма сонячна радіація) разом з частиною сонячної радіації, що потрапляє після розсіювання в атмосфері (розсіяна радіація), складає сумарну сонячну радіацію. Частина радіації відбивається від земної поверхні, носить назву відбитою.
Розсіяну і сумарну сонячну радіацію вимірюють за допомогою пиранометров. Один з варіантів цього приладу - пиранометр Калітіна - складається з двох термометрів, що мають різне покриття (зачернение і окис магнію). Інтенсивність сумарної радіації (Q) визначається по різниці нагріву зачерненного (t) і покритого окисом магнію (t1) термометрів. Q=(t-t1)·К, де К - коефіцієнт перерахунку градусів в калорії. Пиранометры, пристосовані для вимірювання відбитої від землі променистої енергії, називаються альбедометрами. Для вимірювання прямої сонячної радіації у відносних одиницях (на пляжах і в соляріях) застосовується актинометр Міхельсона. Прилади для вимірювання прямої сонячної радіації в абсолютних одиницях (кал/см2·хв) називають пиргелиометрами.
Для санітарно-гігієнічного обстеження джерел променистої енергії у виробничій обстановці застосовуються технічні актинометры типу актинометра Носкова або інспекторського актинометра ЛИОТ-Н (рис.). Приймальна частина актинометра ЛИОТ-Н зроблена з алюмінієвої фольги, на яку нанесені смуги зачернения. Від зачерненных і блискучих ділянок фольги йдуть спаї термобатарей до гальванометру. Шкала гальванометра відповідно градуйована.

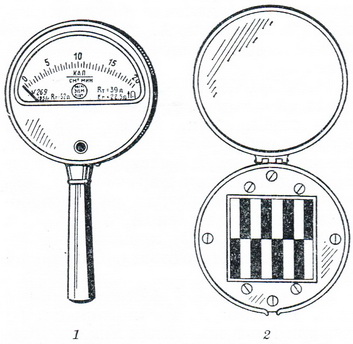

Інспекторський актинометр ЛИОТ-Н: 1 - загальний вигляд; 2 - приймальна частина.
Актинометры (від грец. aktis, aktinos - промінь і metreo - вимірюю) - прилади для вимірювання інтенсивності променистої енергії. Більшість А. засноване на принципі вимірювання теплового ефекту при перетворення променистої енергії в теплову. Розсіяну і сумарну сонячну радіацію вимірюють за допомогою пиранометров. Найбільш поширеним і простим по влаштуванню є пиранометр Калітіна (рис. 1). Дія пиранометра Янишевського (рис. 2) засноване на принципі вимірювання термотока, що виникає в нагріваються під дією радіації зачерненных і покритих окисом магнію спаях термобатареї. Пиранометры, пристосовані для вимірювання відбитої від землі радіації, називаються альбедометрами. Найбільш поширений альбедометр Янишевського - Вилову (рис. 3) має такий же приймач, як і пиранометр Янішевського. Актинометр Міхельсона, вимірюю щийпрямую сонячну радіацію у відносних одиницях, зручний для роботи на пляжах і в соляріях (рис. 4).
Приймачем служить його укладена в корпусі приладу біметалева пластинка (з заліза і инвара), зачерненная з боку заліза. Під дією радіації залізо розширюється і відхиляє вільний кінець пластинки в бік инвара. Це зсув посилюється стрілкою, що закінчується кварцової ниткою. Зміщення нитки, спостережуване в мікроскопі за шкалою мікрометра, служить мірою радіації.
Прилади для вимірювання прямої сонячної радіації в абсолютних одиницях -
Кал/см2·хв - називають пиргелиометрами. Контрольним приладом для всіх існуючих А. служить пиргелиометр Онгстрема (рис. 5). Радіацію штучних (виробничих) джерел вимірюють технічними А.; з них найбільш поширений актинометр Носкова, або інспекторський актинометр ЛИОТ-Н (рис. 6). Його приймач покритий алюмінієвою фольгою, до зачерненным ділянкам якої приєднані «гарячі», а до блискучим - холодні спаї термобатареї (200 спаїв). Інтенсивність термотока визначається гальванометром. Актинометр Калітіна має біметалічний приймач з константана і инвара (рис. 7). Прогин константановой пластинки при впливі радіації передається стрілці приладу системою важелів. Перерахунок відхилень стрілки в кал/см2·хв проводиться за номограмою. Для вимірювання малих величин радіації та випромінювання тіла людини застосовують термоприемник Молля і радіометр Бойко.
Рис. 1. Пиранометр Калітіна.
Рис. 2. Пиранометр Янішевського: 1 - знімна плитка; 1 - скляна півсфера; 3 - ковпак, який використовується при визначенні місця нуля; 4 - рівень; 5 - гвинт для направлення пиранометра в бік сонця; в - настановні гвинти; 7 - екран; 8 - клема для включення стрілкового гальванометра.
Рис. 3. Альбедометр Янишевського-Вилову: 1 - головка з термобатареей; 2 - карданний підвіс; 3 - рукоятка; 4 - трубка.
Рис. 4. Актинометр Міхельсона.
Рис. 5. Компенсаційний пиргелиометр Онгстрема (схема): 1 і 2 - манганиновые пластинки; 3 і 4 - спаї термоелемента; 5 - перемикач; 6 - батарея; 7 - гальванометр; 8 - міліамперметр; 9 - реостат.
Рис. 6. Інспекторський актинометр ЛИОТ-Н.

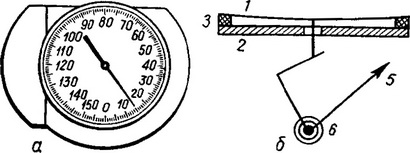

Рис. 7. Актинометр Калітіна: а - зовнішній вигляд; б - схема будови: 1 - пластинка з константана; 2 - пластинка з инвара; 3 і 4 - стійки; 5 - стрілка; 6 - вісь.
