Мікроскоп - оптичний прилад для вивчення об'єктів, невидимих неозброєним оком. В мікроскопі (рис. 1) розрізняють механічну і оптичну частини. Механічна частина приладу складається з ніжки з приєднаним до неї тубусодержателем, на якому кріпиться тубус, окуляри і об'єктиви (зміна об'єктивів здійснюється з допомогою револьверного пристрою), предметний столик і освітлювальний апарат з дзеркалом. Тубус приєднаний до тубусодержателю рухомо, піднімається і опускається за допомогою двох гвинтів: мікрометричний гвинт служить для попередньої активації; мікрометричний гвинт - для тонкої фокусування. Предметний столик забезпечений пристроєм, що дозволяє пересувати препарат в різних напрямках в горизонтальній площині. Освітлювальний апарат складається з конденсора та діафрагми, які знаходяться між дзеркалом і столиком.
 |

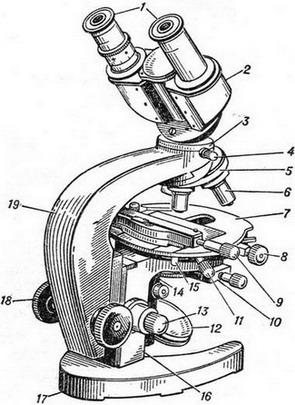

Рис. 1. Біологічний мікроскоп: 1 - окуляр; 2 - бінокулярна насадка; 3 - головка для кріплення револьвера з посадковим гніздом для зміни тубусів; 4 - гвинт кріплення бінокулярної насадки; 5 - револьвер на полозках; 6 - об'єктив; 7 - предметний столик; 8 і 9 - баранчик поздовжнього (8) і поперечного (9) руху препаратоводителя; 10 - апланатический конденсор прямого і косого освітлення; 11 - центрировочные гвинти столика; 12 - дзеркало; 13 - баранчик микромеханизма; 14-кронштейн конденсора; 15 - головка гвинта, що фіксує верхню частину предметного столика; 16 - коробка з микромеханизмом; 17 - ніжка; 18 - гвинт грубого руху; 19 - тубусодержатель. |
З допомогою діафрагми регулюється інтенсивність світла, що попадає на конденсор. Конденсор можна пересувати у вертикальному напрямку, змінюючи інтенсивність світлового потоку, що потрапляє в об'єктив. Об'єктиви являють собою системи взаємно центрированных лінз, що дають зворотне збільшене зображення об'єкта. Збільшення об'єктивів вказано на оправі (Х10, Х20, Х40, Х90). Об'єктиви бувають двох типів: сухі і иммерсионные (заглибні). Іммерсійне об'єктив спочатку опускають у иммерсионное масло з допомогою макровинта під контролем ока, а потім, маніпулюючи микровинтом, добиваються чіткого зображення об'єкта. Окуляр являє собою оптичну систему, збільшує зображення, отримане в об'єктиві. Збільшення окуляра вказані на оправі (Х5 і т. д.). Загальне збільшення мікроскопа дорівнює добутку збільшення об'єктива на збільшення окуляра.
З мікроскопом можна працювати при денному та штучному освітленні, використовуючи в якості джерела світла спеціальний освітлювальний апарат (рис. 2). При роботі з конденсором використовують плоске дзеркало незалежно від джерела освітлення. З увігнутим дзеркалом працюють без конденсора. При денному світлі конденсор піднімають до рівня предметного столика, при штучному опускають до тих пір, поки джерело світла не з'явиться в площині препарату. См. також Мікроскопічна техніка, Мікроскопія.
