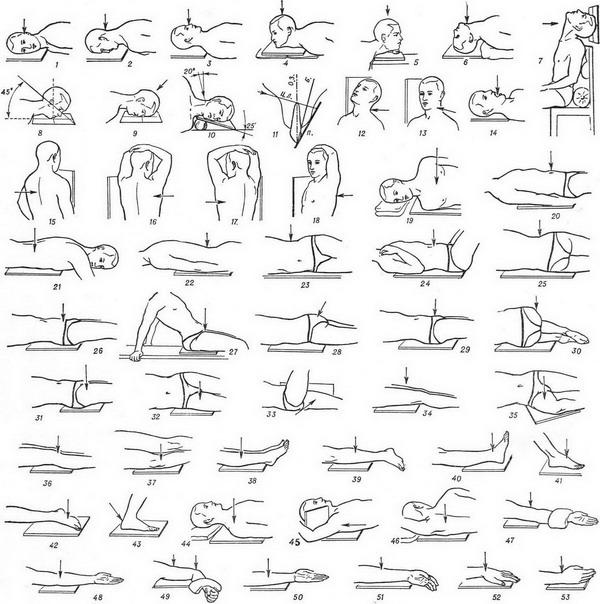

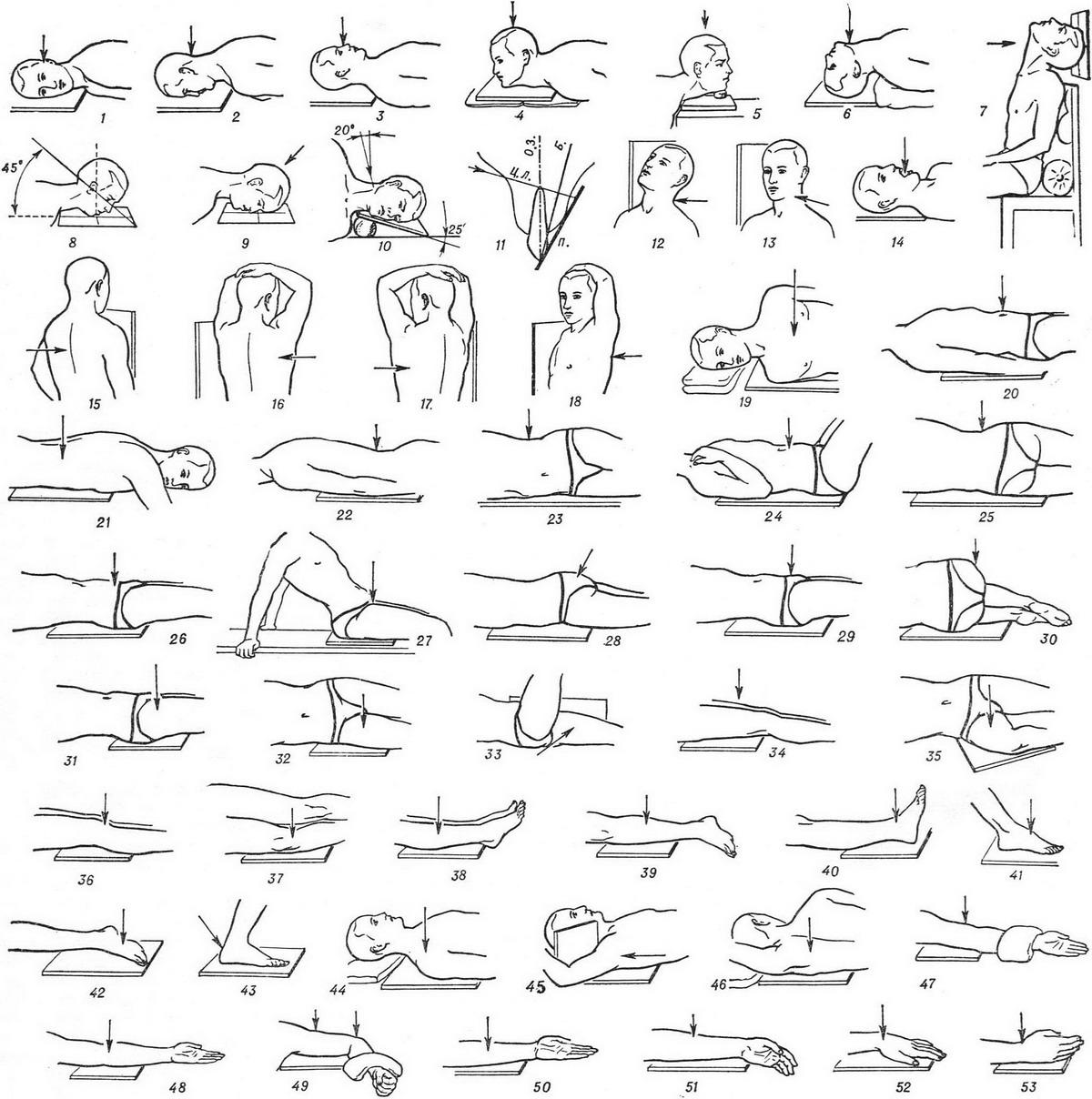

Рис. 1. Основні укладання хворих при рентгенографії (стрілкою вказано напрямок центрального променя). 1-7. Для рентгенографії черепа в різних проекціях: 1 - в бічній; 2 і 3 - в прямій передній (2) і в прямій задній (3); 4 і 5 - в аксіальній передній (підборіддя); 6 і 7 - в аксіальній (тім'яної) при положенні хворого лежачи (6) і при положенні хворого сидячи (7). 8 і 9. Для рентгенографія придаткових пазух носа: 8 - у переднеподбородочной проекції; 9 - передній лобово-носовий проекції. 10. Для рентгенографії нижньої щелепи. 11. Схема центрування при рентгенографії зуба: цл - центральний промінь; п - плівка; оз - вісь зуба; б - бісектриса кута між віссю зуба і плівкою. 12-14. Для рентгенографії шиї: 12 - гортані і верхнього відділу трахеї; 13 - шийного відділу хребта в бічній проекції при вертикальному положенні хворого; 14 - верхніх шийних хребців в задній проекції. 18-19. Для рентгенографії грудей: 15 - грудної клітки в прямій передній проекції; 16 - грудної клітки і хребта у лівій бічній проекції; 17 і 18 - серця, стравоходу, грудини, хребта в правій бічній проекції (17) і в правій косій проекції (18); 19 - грудини в правій бічній проекції. 20 - 25. Для рентгенографії живота: 20 - нирок і сечоводів у прямій задній проекції; 21 - жовчного міхура в прямій передній проекції; 22 - шлунку і кишечника в прямій передній проекції; 23 - шлунка і хребта в правій бічній проекції; 24 і 25 - хребта в прямій задній проекції (24) і в лівій бічній проекції (25). 26-43. Для рентгенографія тазу та нижньої кінцівки. 44-53. Для рентгенографії плечового поясу та верхньої кінцівки.
Проекції тазового пояса нижньої кінцівки представлені на рис. 1, 26-43.
Проекції плечового поясу та верхньої кінцівки зображені на рис. 1, 44-53.
