Протигаз - прилад для захисту органів дихання, очей та шкіри обличчя від отруйних речовин, що містяться у вдихуваному повітрі.
Бойовий протигаз захищає від радіоактивних і отруйних речовин. Є протигази фільтрувального та ізолюючого типів. Захисна дія фільтрувальних протигазів грунтується на звільнення повітря від ОР і РВ при його проходженні через противогазовую коробку. Протигаз ізолюючого типу (рис., а) захищає від вражаючих факторів шляхом ізоляції органів дихання. Найбільшого поширення у військах і в цивільній обороні отримали протигази фільтруючого типу, вони є одним з основних універсальних засобів захисту від зброї масового ураження. Існують загальновійськовий (рис., б), цивільний (рис., в) і дитячий (рис., г) фільтруючі протигази. По конструкції вони дещо відрізняються один від іншого, але принципова схема їх влаштування та вплив на організм людини мають багато спільного. Загальновійськовий протигаз складається з лицьової частини та противогазовой коробки, сполучених між собою гофрованою трубкою. Протигаз укладається в противогазную сумку. В комплект протигазу входять також незапотевающие пластинки, олівець спеціального складу і утеплювальні манжети для окулярів. У коробці протигаза є два захисних шару: протидимний фільтр і спеціальний поглинач - шихта. Перший з них затримує аерозолі (дим, туман) ОВ і РМ, а другий - всі відомі ІВ в газоподібному стані. Фільтр протигазу не затримує окис вуглецю. Захист від окису вуглецю забезпечує гопкалитовый патрон, що підключається до коробки фільтруючого протигаза, патрон або ізолюючий протигаз.
 |

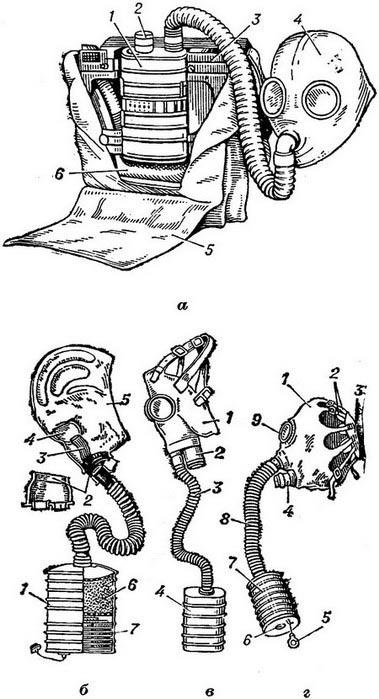

Протигази, а - ізолюючий ІП: 1 - регенеративний патрон, 2 - пусковий пристрій, 3 - каркас, 4 - лицьова частина, 5 - сумка, 6 - дихальний мішок; б - загальновійськовий фільтруючий: 1 - противогазовая коробка, 2 - клапанна коробка, 3 - обтічник, 4 - окуляри, 5 - шолом-маска (лицьова частина), 6 - шихта, 7 - фільтр; в - цивільний ГП-4: 1 - лицьова частина, 2 - клапанна коробка, 3 - сполучна трубка, 4 - противогазовая коробка; р - дитячий ДП-6: 1 - маска, 2 - тасьми, 3 - назатыльник, 4 - клапанна коробка з выдыхательным клапаном, 5 - гумова пробка, 6 - отвір для надходження повітря, 7 - противогазовая коробка, 8 - з'єднувальна трубка, 9 - окуляри. |
Лицьова частина протигаза складається з гумового шолому-маски або маски з окулярами і повітроводами - обтічниками,
вдыхательным і двома выдыхательными клапанами, що забезпечують розподіл потоків повітря. Лицьові частини протигаза випускаються п'яти і трьох розмірів. Розмір позначений цифрою на підборіддя частині шолома-маски. Протигаз надає певний вплив на фізіологічні функції людини, що обумовлено трьома факторами: опором диханню, шкідливим подмасочним простором і дією лицьової частини протигаза. Опір диханню, вимірюється в міліметрах водяного стовпа, виникає внаслідок тертя повітря при проходженні через протигаз і багато в чому залежить від швидкості руху повітря. У спокої і при малій фізичної навантаженні опір буває невеликим і легко долається. При великій фізичній роботі швидкість проходження повітря різко збільшується, особливо на вдиху, і опір диханню може досягати кількох сотень міліметрів водяного стовпа (проти десятків міліметрів у спокої). Це веде до перевантаження серця, дихальних м'язів і стомлення працюючого в протигазі. Для зменшення опору диханню і збільшення тривалості перебування в протигазі слід дихати спокійно.
Шкідливий простір - порожнина між лицьовою частиною протигазу і поверхнею голови - в сучасних фільтруючих протигазах приблизно дорівнює половині обсягу вдихуваного повітря в спокої, у військового протигаза одно 250-300 см3, у дитячого - від 50 до 200 см3. У цьому просторі затримується видихуване повітря, що містить до 4% вуглекислоти. При вдиху в протигазі у легені надходить суміш атмосферного повітря, містить незначні кількості вуглекислоти, і повітря подмасочного простору. Від глибини вдиху і величини шкідливого простору залежить вміст вуглекислоти та кисню у вдихуваному повітрі. При постійній величині подмасочного простору протигаза його несприятливий вплив буде тим меншим, чим більше глибина вдиху. Тому при користуванні протигазом дихати потрібно глибоко.
Лицьова частина протигаза погіршує видимість і звужує поле зору, особливо при запотівання окулярів; підвищується пітливість на ділянках шкіри, довгостроково дотичних з гумою; маска надає механічне тиск, що може бути причиною порушення кровообігу і больових відчуттів, особливо при неправильному підборі лицьовій частині. Несприятливий вплив протигаза на здорових людей можна зменшити шляхом проведення систематичних тренувань. Застосування фільтрувальних протигазів для захисту поранених і хворих обмежується; вони не застосовуються для захисту важкохворих при вадах серця, гіпертонії, стенокардії, пневмонії, ексудативному плевриті, набряку й туберкульозі легень, інсульт, менінгіті, струсі мозку, проникаючих пораненнях грудей, пораненнях голови, підвищеному внутрішньочерепному тиску, комі, колапсі. Таких хворих і поранених слід забезпечувати колективними засобами захисту. Якщо притулків немає або вони разгерметизированы, протипоказань для захисту поранених і хворих за допомогою протигаза немає. Для поранених в голову використовується спеціальна лицьова частина (ШР). В якості засобів захисту дітей грудного віку служить дитяча захисна камера (ДЗК), що представляє собою оболонку (конверт) з повітронепроникної тканини, натягнутої на каркас; обсяг її може досягати 50 л. Герметизація здійснюється шляхом закочування бічних полотнищ в роликовий затвор. Повітря в камеру подається з допомогою ручного хутра через противогазовую коробку ГП-4у. ДЗК використовується лише на час переходу батьків з грудними дітьми в притулок.
У промислових фільтруючих протигазах використовуються спеціальні коробки марок А, В, КД, БКФ та ін, призначені для поглинання парів і аерозолів тільки певних шкідливих речовин (кислих газів, оксиду вуглецю, водневих похідних сірки, азоту, фосфору, миш'яку, парів органічних речовин та ін). Для захисту від окису вуглецю використовується коробка марки CO або шахтарський фільтруючий саморятівник СП-55 м. Для захисту від пилу застосовується протипиловий респіратор (див.).
До промисловим ізолюючим противогазам відносяться також шлангові протигази, що складаються з маски і довгого гумового шланга для забору повітря з незаражену зони.
Протигаз - засіб індивідуального захисту органів дихання, очей та шкіри обличчя від впливу отруйних і радіоактивних речовин, бактеріальних аерозолів, а також токсичних парів, газів, димів і пилу, що виникають у виробничих умовах.
Розрізняють протигази бойові та промислові. По пристрою і принципу захисної дії П. поділяються на фільтруючі та ізолюючі.
У фільтруючому протигазі повітря для дихання надходить з атмосфери, очищається в противогазовой коробці від шкідливих домішок в результаті процесів адсорбції, хемосорбції, каталізу та фільтрації. Дихання в изолирующем П. здійснюється ізольовано від зовнішнього середовища за рахунок наявного в протигазі поглинача кисню і вуглекислоти з повітря, що видихається.
Фільтрувальний протигаз складається з поглинальної (противогазовой) коробки і лицьової частини, що укладаються для зберігання в сумку (рис. 1). В комплект протигазу входять також незапотевающие плівки або спеціальний олівець для оберігання скла від запотівання і утеплювальні манжети до окулярів. Коробка приєднується до лицьової частини безпосередньо або через еластичну сполучну трубку. У коробці міститься шихта, що складається з активованого вугілля - каталізатора і хімічного поглинача, і протидимний фільтр.
Лицьова частина протигаза складається з гумової маски (або шолом-маски) з окулярами і клапанної коробки з вдыхательным і выдыхательным клапанами. Маски виготовляються кількох розмірів.
Бойові фільтруючі П. представлені військовими зразками типу МО-2 (рис. 1) і зразками для населення ГП-4у (рис. 2).
Для захисту дітей у віці від 1,5 до 14 років використовуються дитячі протигази ДП-6, ДП-бм, для дітей до 1,5 років - камери захисні дитячі (КЗД). Для захисту поранених в голову і обпалених використовуються спеціальні шоломи ШР у вигляді каптура (рис. 3).
У промислових фільтруючих протигазах використовуються спеціальні коробки (марок А, В, КД, БКФ та ін), призначені для поглинання парів і аерозолів тільки певних шкідливих речовин (кислих газів, оксиду вуглецю, водневих похідних сірки, азоту, фосфору, миш'яку, парів органічних речовин та ін). Для захисту від окису вуглецю використовується коробка марки З або шахтарський фільтруючий саморятівник СП-55м; у військах для цього є гопкалитовый патрон ДП-2.
Для захисту від пилу застосовуються протипилові респіратори РП-51, РПП-57, ПРБ-5, Ф-57, П1Б-1 та ін (див. Респіратори).
Негативний вплив фільтруючого протигаза на організм обумовлено зростаючим при роботі опором диханню, наявністю в лицьовій частині простору, де залишається частина видихуваного повітря з надлишком CO2, обмеженням поля зору, утрудненням сприйняття звуків і передачі мови, тиском лицьовій частині П. на підлеглі тканини.
Фільтруючий протигаз, кілька знижуючи працездатність, не перешкоджає виконанню будь-якої роботи бойового і виробничого характеру. Підвищенню працездатності суттєво сприяє тренування в протигазі. При низьких температурах і вітрі необхідна захист від можливих обморожень під маскою в області підборіддя і шиї.
Ізолюючі протигази використовуються при наявності в повітрі дуже високих концентрацій отруйних речовин або речовин, які не поглинаються фільтруючим П., при нестачі в атмосфері кисню і при підводних роботах. Є два типи ізолюючих П., що відрізняються один від одного за принципом постачання киснем для дихання - з балона, де він перебуває в стислому вигляді (рис. 4), або з перекисних сполук, де він знаходиться в хімічно зв'язаному вигляді (рис. 5). Військовим П. першого типу є КІП-5 (рис. 6), другого типу - ІП (рис. 7). Тривалість роботи в цих П. залежить від інтенсивності фізичного навантаження і складає декілька годин. У виробничих умовах і гірничорятувальних роботах використовуються ізолюючі П. - РКК-1, РКК-2, РКК-2м, Урал-1, Луганськ-2, Донбас-2, аналогічні по влаштуванню протигазові КІП-5, але з великим часом захисної дії (до 4-6 год.). Саморятівник ізолюючий П1С-5 побудований за типом ІП.
В ізолюючих П. людина дихає газовою сумішшю з підвищеним вмістом O2 і CO2, з високою вологістю і температурою; негативний вплив на організм надає також лицьова частина П. і опір диханню. На працездатність в ізолюючих протигазах, крім цього, впливають їх порівняно велику вагу і громіздкість. Конструкція їх складна.
Щоб уникнути нещасних випадків при роботі потрібне суворе дотримання правил користування протигазами і медичне спостереження.
До промисловим ізолюючим П. належать також шлангові П. (рис. 8 і 9), що складаються з маски і довгого (від 10 до 50 м) гумового шланга для забору повітря з незаражену зони. См. також Санітарно-хімічний захист.

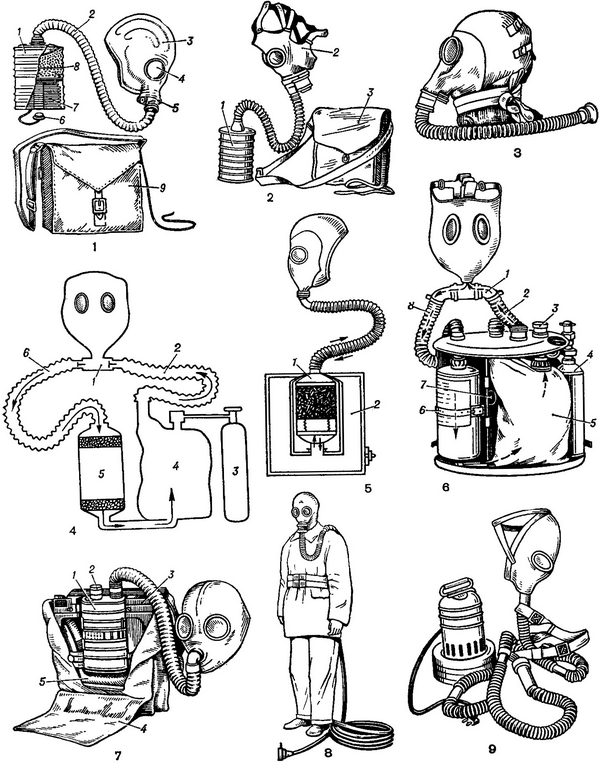

Рис. 1. Фільтруючий протигаз: 1 - противогазовая коробка; 2 - з'єднувальна трубка; 3 - шолом; 4 - окуляри; 5 - клапанна коробка; 6 - гумова пробка; 7 - протидимний фільтр; 8 - шихта (нижній шар - хімічний поглинач, верхній - активоване вугілля); 9 - противогазовая сумка з лямкою. Рис. 2. Цивільний протигаз ГП-4у: 1 - противогазовая коробка; 2 - напівмаска; 3-сумка.
Рис. 3. Протигазової шолом для поранених в голову.
Рис. 4. Схема дихання людини в приладі типу КІП-5: 1 - клапан; 2 - трубка для вдихуваного повітря; 3 - балон з киснем; 4 - дихальний мішок; 5 - регенеративний патрон; 6 - трубка для видихуваного повітря.
Рис. 5. Схема дихання людини в протигазі типу ІП: 1 - регенеративний патрон; 2 - дихальний мішок.
Рис. 6. Устрій кисневого ізолюючого приладу КВП-5: 1 - клапанна коробка; 2 - вдыхательная гофрована трубка; 3 - комбінований механізм подачі кисню; 4 - кисневий балон: 5 - дихальний мішок; в - регенеративний патрон; 7 - клапан надлишкового тиску; 8 - выдыхательная гофрована трубка.
Рис. 7. Пристрій ізолюючого протигаза ІП-46: 1 - регенеративний патрон з кисневмісних препаратом; 2 - пусковий пристрій; 3 - каркас; 4 - сумка; 5 - дихальний мішок.
Рис. 8. Шланговий протигаз ПШ-1 самовсмоктуючого типу.
Рис. 9. Шланговий протигаз ДПА-5 з подачею повітря повітродувкою.
